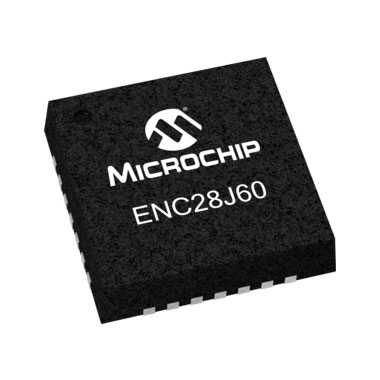

XT-ShenZhen przedstawia odpowiednie parametry ENC28J60-I/ML. mając nadzieję, że jest to dla Ciebie pomocne! Urządzenie ENC28J60-I/ML to samodzielny kontroler Ethernet firmy Microchip z interfejsem SPI wyposażonym w branżowy standardowy szeregowy interfejs peryferyjny (SPI). Microchip zaprojektował go specjalnie dla interfejsu sieci Ethernet dowolnego kontrolera wyposażonego w SPI. Jesteśmy zaangażowani w rozwiązywanie potrzeb klientów i pomaganie klientom w przezwyciężaniu problemu z zaopatrzeniem! Odpowiemy na pytania pozostawione przez każdego klienta w ciągu 24 godzin!
XT-ShenZhen wprowadza odpowiednie parametryENC28J60-I/MLTobie. mając nadzieję, że jest to dla Ciebie pomocne! TheENC28J60-I/MLUrządzenie jest samodzielnym kontrolerem Ethernet firmy Microchip z interfejsem SPI wyposażonym w standard branżowy Serial Peripheral Interface (SPI). Microchip zaprojektował go specjalnie dla interfejsu sieci Ethernet dowolnego kontrolera wyposażonego w SPI. Jesteśmy zaangażowani w rozwiązywanie potrzeb klientów i pomaganie klientom w przezwyciężaniu problemu z zaopatrzeniem! Odpowiemy na pytania pozostawione przez każdego klienta w ciągu 24 godzin!
TheENC28J60-I/MLurządzenie jest zgodne ze wszystkimi specyfikacjami IEEE 802.3.
TheENC28J60-I/MLurządzenie ogranicza przychodzące pakiety, łącząc wiele schematów filtrowania pakietów. Zapewnia również wewnętrzny moduł DMA do szybkiego przesyłania danych i wspomaganego sprzętowo obliczania sum kontrolnych dla różnych protokołów sieciowych.
TheENC28J60-I/MLUrządzenie komunikuje się z kontrolerem hosta poprzez piny przerwań i SPI z częstotliwościami taktowania do 20 MHz. UżywającENC28J60-I/MLurządzenie wymaga tylko dwóch transformatorów impulsowych i kilku elementów pasywnych, aby podłączyć mikrokontroler do sieci Ethernet.
TheENC28J60-I/MLurządzenie składa się z siedmiu głównych bloków funkcjonalnych:
1. Interfejs SPI używany jako kanał komunikacyjny między kontrolerem hosta a ENC28J 60.
2. Rejestr kontrolny do sterowania i monitorowania ENC28J60.
3. Dwuportowy bufor RAM do odbierania i wysyłania pakietów.
4. Arbiter kontrolujący dostęp do buforów RAM na żądanie DMA, bloki transmisji i odbioru.
5. Wyjaśnij interfejs magistrali dla danych i poleceń odbieranych przez interfejs SPI.
6. Moduł MAC (Media Access Control), który implementuje logikę MAC zgodną z IEEE 802.3.
7. Moduł PHY (warstwa fizyczna), który koduje i dekoduje dane analogowe na interfejsie skrętki.
Funkcje kontrolera Ethernet
Kontroler Ethernet zgodny z IEEE 802.3
â¢W pełni kompatybilny z sieciami 10/100/1000Base-T
• Zintegrowany MAC i 10Base-T PHY
• Obsługuje 1 port 10Base-T z automatycznym wykrywaniem i korekcją polaryzacji
• Obsługuje tryby pełnego dupleksu i półdupleksu
• Programowalna automatyczna retransmisja w przypadku kolizji
Programowalne wypełnienie i generowanie CRC
• Programowalne automatyczne odrzucanie błędnych pakietów
• Interfejs SPI z zegarem do 20 MHz
Funkcje warstwy fizycznej (PHY).
Tryb pętli zwrotnej
â¢Dwa programowalne wyjścia LED dla stanu łącza, TX, RX, kolizji i pełnego/półdupleksu
Praca
• Sześć źródeł przerwań i jeden pin wyjściowy przerwania
Wymagane wejście zegara 25 MHz
Pin wyjściowy zegara z programowalnym preskalerem
Wejście tolerujące 5 V
|
Parametry produktu
|
częstotliwość |
25,0 MHz |
|
Prąd zasilania |
160 mA |
|
|
Szybkość przesyłania danych |
10,0 Mb/s |
|
|
Pojemność pamięci FLASH |
8000 B |
|
|
Napięcie zasilania (maks.) |
3,6 V |
|
|
Napięcie zasilania (min.) |
3,1 V |
|
|
Temperatura robocza (maks.) |
85â |
|
|
Temperatura pracy (min.) |
-40°C |
|
|
Liczba pinów |
28 |
|
|

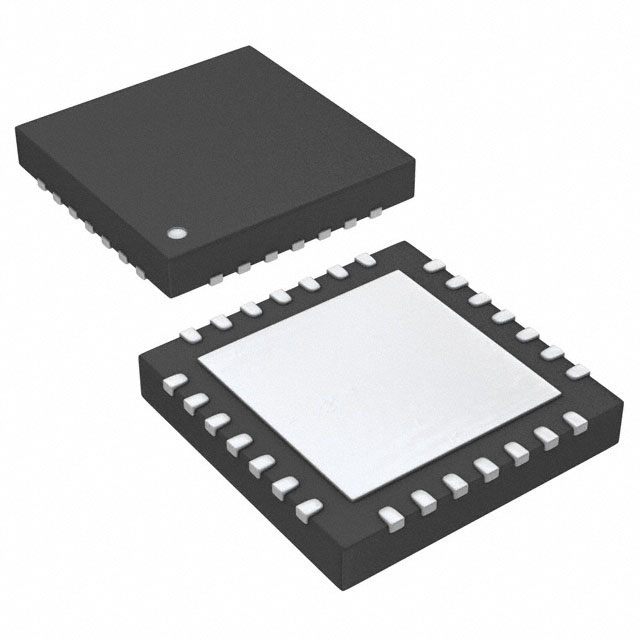

pakiet |
QFN-28 |
