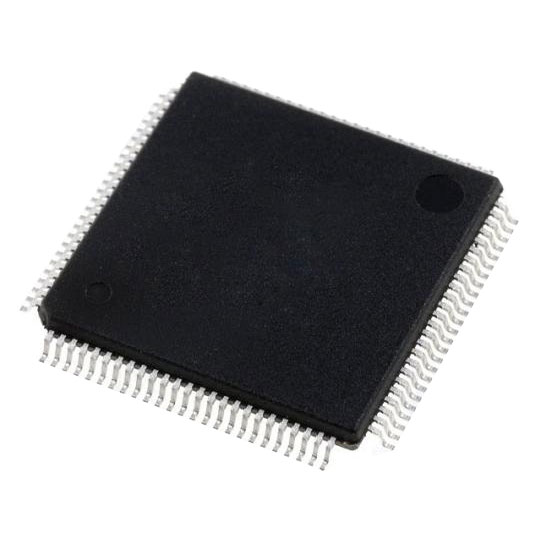

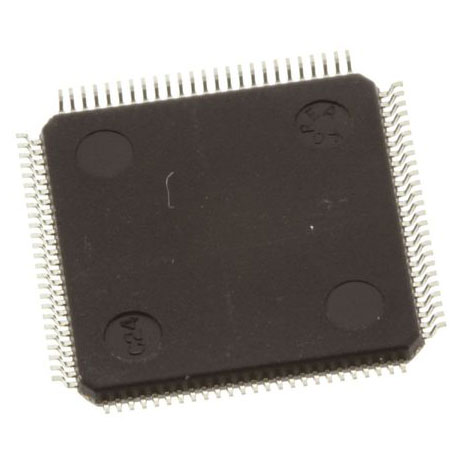

STM32F407VET6 został zaprojektowany i opracowany przez firmę STMicroelectronics. Wysokowydajny mikrokontroler MCU. Wykorzystuje wiodącą w branży 32-bitową pamięć flash z jednostką zmiennoprzecinkową. Zakres zastosowań jest bardzo szeroki i jest to jeden z MCU, których obecnie brakuje. Aby uzyskać więcej oryginalnych komponentów elektronicznych, skontaktuj się z nami! ! !
TheSTM32F407VET6posiada ARM
Pamięć — do 1 MB Flash — do 192 4 KB SRAM, w tym 64 KB CCM (Core Coupled Memory) Data RAM — obsługuje elastyczny statyczny kontroler pamięci Compact Flash, SRAM, PSRAM, NOR i NAND Interfejs równoległy LCD, 8080 tryb /6800
• Zegar, resetowanie i zarządzanie energią
- Zasilanie aplikacyjne od 1,8 V do 3,6 V i wejścia/wyjścia
- POR, PDR, PVD i BOR - oscylator kwarcowy 4 do 26 MHz
Wewnętrzny, fabrycznie przycięty RC 16 MHz (dokładność 1%)
Oscylator 32 kHz dla RTC z kalibracją
âWewnętrzny RC 32 kHz z funkcją kalibracji Praca przy niskim poborze mocy
- Tryby hibernacji, zatrzymania i gotowości
- Zasilacz VBAT dla RTC, 20×32-bitowe rejestry zapasowe opcjonalnie 4 KB zapasowe SRAM 3×12-bit, 2,4 MSPS Przetwornik A/C: do 24 kanałów i 7,2 MS PS w trybie potrójnego przeplotu 2×12-bit D / Konwerter
• DMA ogólnego przeznaczenia: 16-strumieniowy kontroler DMA z obsługą FIFO i serii
Do 17 timerów: do 12 16-bitowych timerów i 2 32-bitowych timerów do 168 MHz, każdy z maksymalnie 4 I2C/OC/PWM lub licznikami impulsów i kwadraturowym (inkrementalnym) wejściem enkodera
Tryb debugowania
• Do 140 portów we/wy z obsługą przerwań
Do 136 szybkich we/wy do 84 MHz
â Do 138 we/wy z tolerancją 5 V
• Do 15 interfejsów komunikacyjnych
âDo 3 interfejsów I2C (SMBus/PMBus)
Do 4 USART/2 UART (10,5 Mbit/s, interfejs ISO 7816, LIN, IrDA, sterowanie modemem)
Do 3 SPI (42 Mb/s), 2 z multipleksowanym pełnym dupleksem I2S za pośrednictwem wewnętrznego audio PLL lub zewnętrznego zegara
â interfejs 2×CAN (aktywny 2.0B)
„Interfejs SDIO” Zaawansowana łączność
âKontroler USB 2.0 Full SpeedDevice/Host/OTG z wbudowanym układem PHY
Kontroler USB 2.0 Hi-Speed/Full-SpeedDevice/Host/OTG z dedykowanym DMA, wbudowanym układem Full-SpeedPHY i ULPI
â10/100 Ethernet MAC z dedykowanym DMA: obsługuje sprzęt IEEE 1588v2, równoległy interfejs kamery MII/RMII od 8 do 14 bitów,
|
parametr techniczny |
częstotliwość |
168MHz |
|
Napięcie zasilania (DC) |
1,80 Vï¼minï¼ |
|
|
Napięcie robocze |
1.8V-36.V |
|
|
Liczba pinów |
100 |
|
|
Rozmiar pamięci RAM |
196 KB |
|
|
ilość cyfr |
32 |
|
|
Pojemność pamięci FLASH |
512 KB |
|
|
Konwersja analogowo-cyfrowa (ADC) |
3 |
|
|
Liczba wejść/wyjść |
82wejście |
|
|
Temperatura pracy (maks.) |
85â |
|
|
Temperatura pracy (min.) |
-40°C |
|
|
Konwersja analogowo-cyfrowa (DAC) |
1 |
|
|
pakiet |

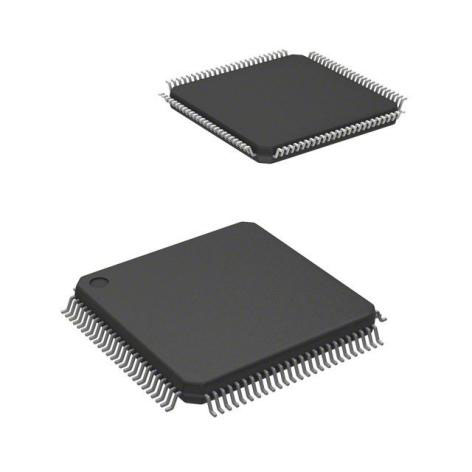

LQFP-100 |
|
|
Uszczelka |
Taca |
